三相表用電流互感器-EHC-DCT系列抗直流分量電流互感器
瀏覽次數:5788次上傳時間:2020-07-21 11:40:35

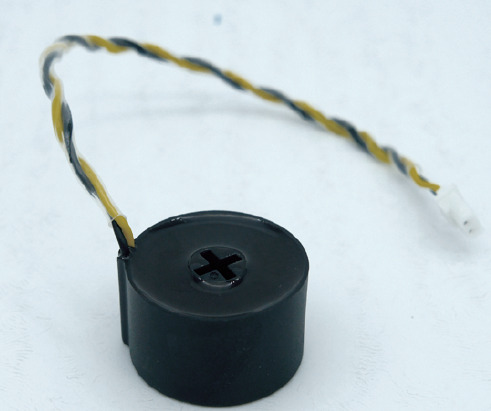

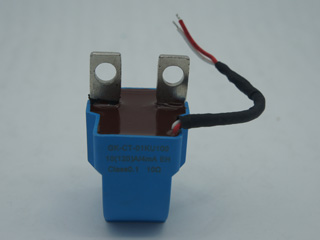

EHC-DCT系列抗直流分量電流互感器 EHC-DCT系列抗直流分量電流互感器
產品特點

特點/用途 Key Features/Application

用于將交流電流信號或半波整流直流電流信號精確變換為弱電流信號

用于符合GB/T17215.321直流和偶次諧波要求的電能表

環氧樹脂灌封,初次級工頻耐壓4KV/Min,絕緣電阻≥1000MΩ/500Vdc

工作頻率: 50Hz/60Hz

工作溫度范圍: -40℃85℃

符合JB/T10665-2016IEC61869-2-2012

產品規格

以下所示是此系列產品中較有代表性的幾種,我們可以根據用戶的特殊需求來設計和生產產品。

Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.

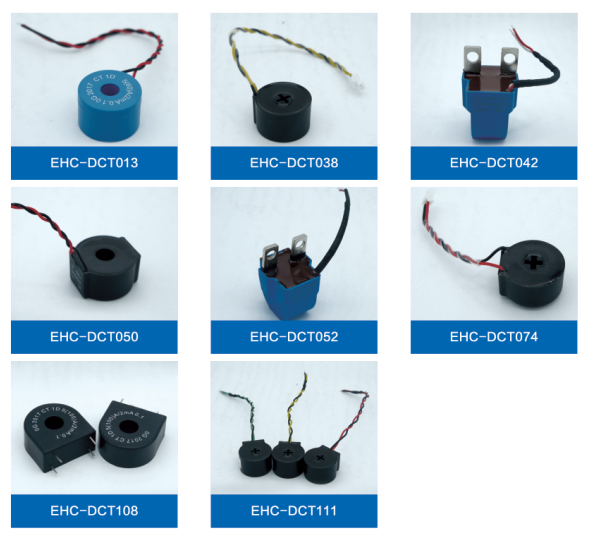

規格及參數 Specifications

型號

Model

電流比

Current Ratio

額定負載(Ω

Rated Burden

準確級

Accuracy Class

EHC-DCT013

EHC-DCT038

EHC-DCT074

EHC-DCT111

5(60)A/2mA

5

10

20

0.05

0.1

10(60)A/4mA

EHC-DCT042

EHC-DCT050

EHC-DCT052

EHC-DCT108

5(100)A/2mA

10(100)A/4mA

10(120)A/4mA

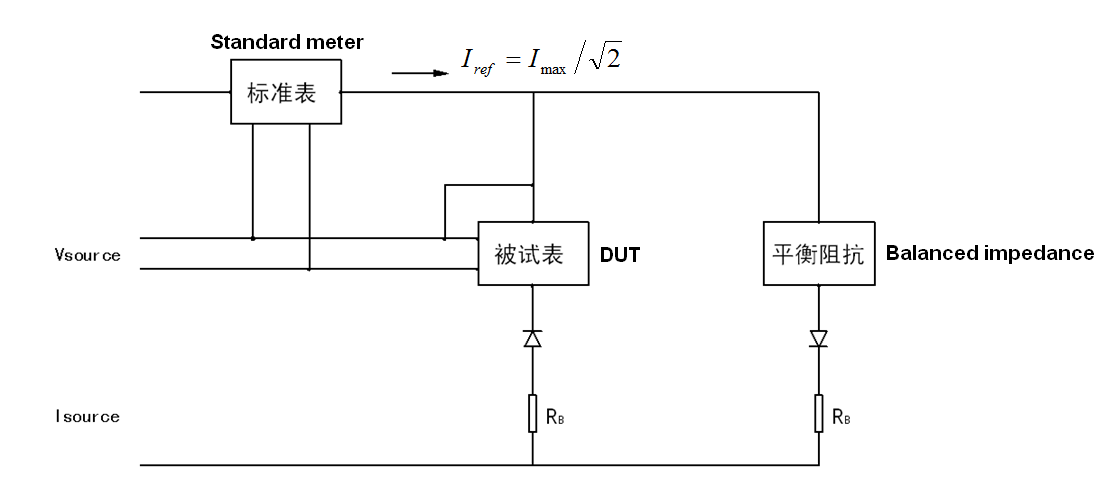

半波整流(直流和偶次諧波)試驗

Half-Wave Rectifier (DC and Even harmonic) Test



為保證測量的準確性,平衡阻抗應等于被試表的阻抗,最好是與被試表同型號的儀表。

In order to ensure the accuracy of measurement, the balanced impedance should be equal to the impedance of DUT. The same type of instrument as DUT is strongly recommended.



半波電流中含有直流,基波和偶次諧波,實驗結果1級表的誤差應不大于3%,2級表的誤差應不大于6%。

Half-Wave current contains Direct DC component, Fundamental harmonic and Even harmonic, the error of the Class 1 meter should be less than 3% and the error of Class 2 meter should be less than 6%.


型號EHC-DCT系列抗直流分量電流互感器
三相表用電流互感器
點擊下載

PDF文件
