特點/用途 Key Features/Application:
l 用于防竊電電能表的取電裝置等，可以為其內部的三端穩壓器供電；
l 額定一次電流范圍寬；
l 初次級工頻耐壓4KV/Min，絕緣電阻≥500MΩ/500Vdc；
l 工作溫度范圍: -40℃～85℃；
- 首頁
-
關于恩鴻
-
產品展示
-
應用領域
-
新聞中心
-
技術支持
-
聯系我們
產品展示
PRODUCTS

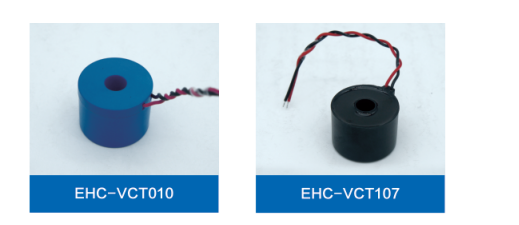

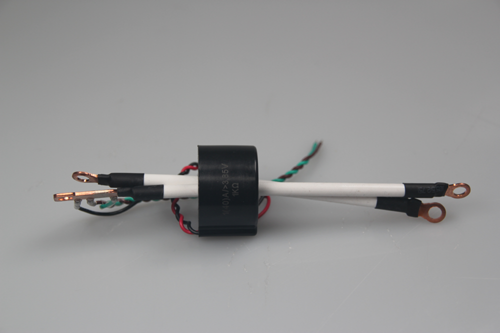

防竊電表用電流互感器-EHC-VCT系列功率型電流互感器
瀏覽次數：2316次上傳時間：2020-07-21 11:44:13
產品特點
產品規格
以下所示是此系列產品中較有代表性的幾種，我們可以根據用戶的特殊需求來設計和生產產品。
Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.
規格及參數 Specifications:
型號 Model | 輸入/輸出 Input Current/Output Voltage | 輸出電壓 Output Voltage | 額定負載 Rated Burden |
0.5(120)A/≥4.6V | 0.5A/≥4.6V | 5.1KΩ | |
1(120)A/≥3.7V | 1A/≥3.7V | 1KΩ | |
1(40)A/≥3.7V | 1A/≥3.7V | 1KΩ |
典型應用方式 Typical Application：

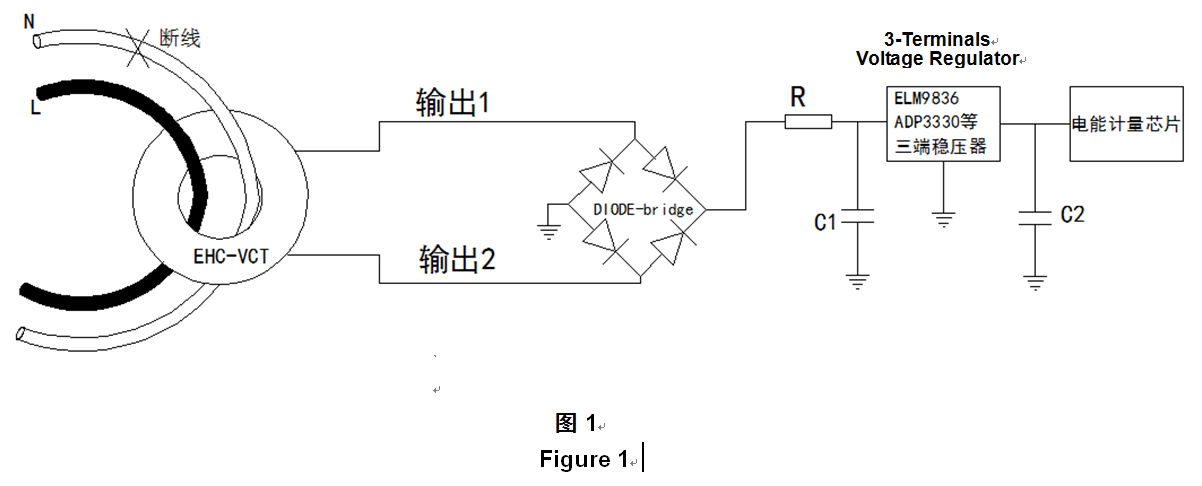

如圖1所示，當進線和回線電流不相等時，例如零線斷開，EHC-VCT系列電流互感器次級繞組產生使電能表正常工作的電源，即可滿足三端穩壓器供電的需要，可以用于防竊電。
特性曲線

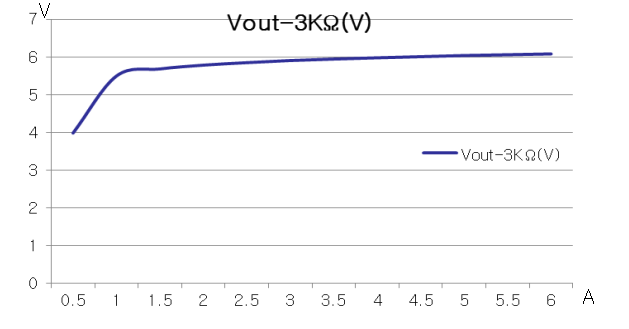

0.5A/＞3.2V輸出電壓曲線
