開口互感器-EHC-SCT系列開合式電流互感器
瀏覽次數：5085次上傳時間：2020-07-21 11:53:40

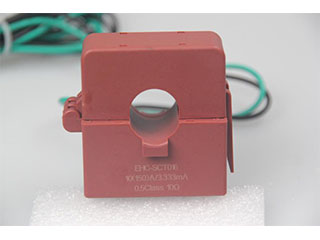

EHC-SCT系列開合式電流互感器
產品特點

特點/用途 Key Features/Application：

l 用于電氣線路和設備的電流測量、監控和保護，以及電能管理、建筑物的自動控制系統等；

l 工作頻率: 50Hz/60Hz；

l 初次級工頻耐壓2.5KV/Min，絕緣電阻≥100MΩ/500Vdc；

l 工作溫度范圍: -25℃～50℃；

產品規格

以下所示是此系列產品中較有代表性的幾種，我們可以根據用戶的特殊需求來設計和生產產品。

Only few typical products of this series are shown in the following pages. EHC is capable of making other customized design and manufacturing per user request.



規格及參數 Specifications and Parameters：



輸出電流型Output current mode

型號

Model

一次電流

Primary Current

匝比

Turn ratio

二次電流

Secondary Current

精度等級

Class

額定負載

Rated load

EHC-SCT016

50A

1:3000

16.67mA

0.5%

10Ω

100A

1:3000

33.33mA

0.5%

10Ω

150A

1:3000

50mA

0.5%

10Ω

EHC-SCT024

200A

1:2000

100mA

0.5%

10Ω

250A

1:2500

100mA

0.5%

10Ω



輸出電壓型Output voltage mode

型號

Model

一次電流

Primary Current

匝比

Turn ratio

二次電壓

Secondary Voltage

精度等級

Class

EHC-SCT016

50A

1:3000

0.167V

0.5%

100A

1:3000

0.333V

0.5%

150A

1:3000

0.5V

0.5%

EHC-SCT024

200A

1:2000

1V

0.5%

250A

1:2500

1V

0.5%

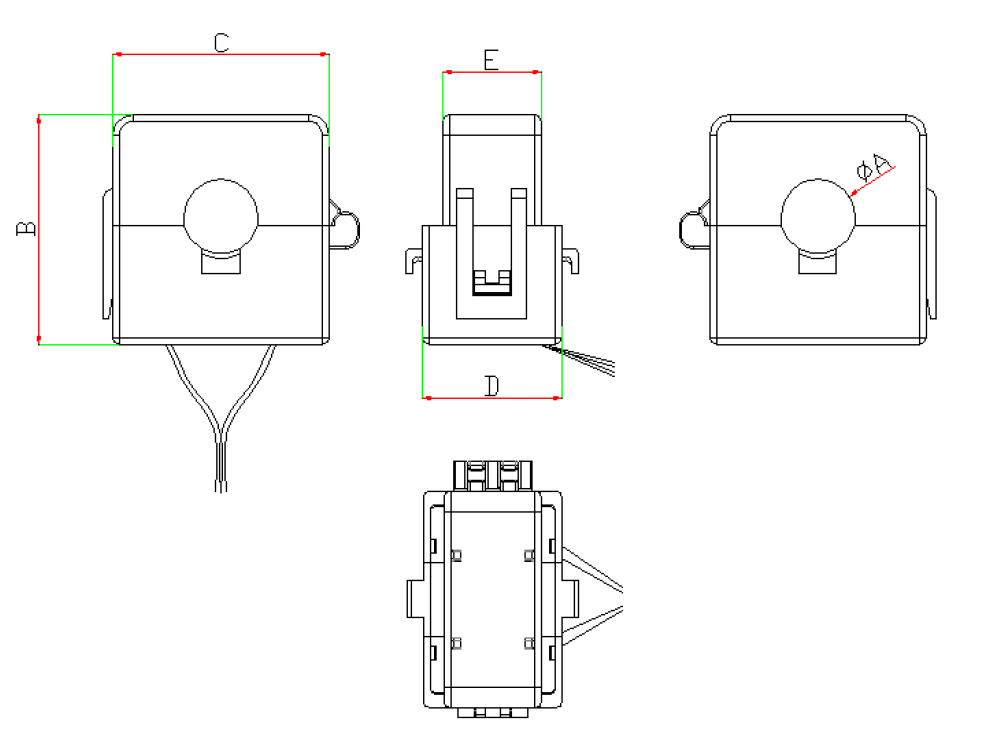

尺寸對照表Dimension table

型號

Model

φA(mm)

B(mm)

C(mm)

D(mm)

E(mm)

EHC-SCT016

16

49.5

46.6

30

21

EHC-SCT024

24

57.5

54.6

30

21
